HTRV - Vysokoteplotná vertikálná rúrková pec

HTRV - Vysokoteplotná vertikálná rúrková pec

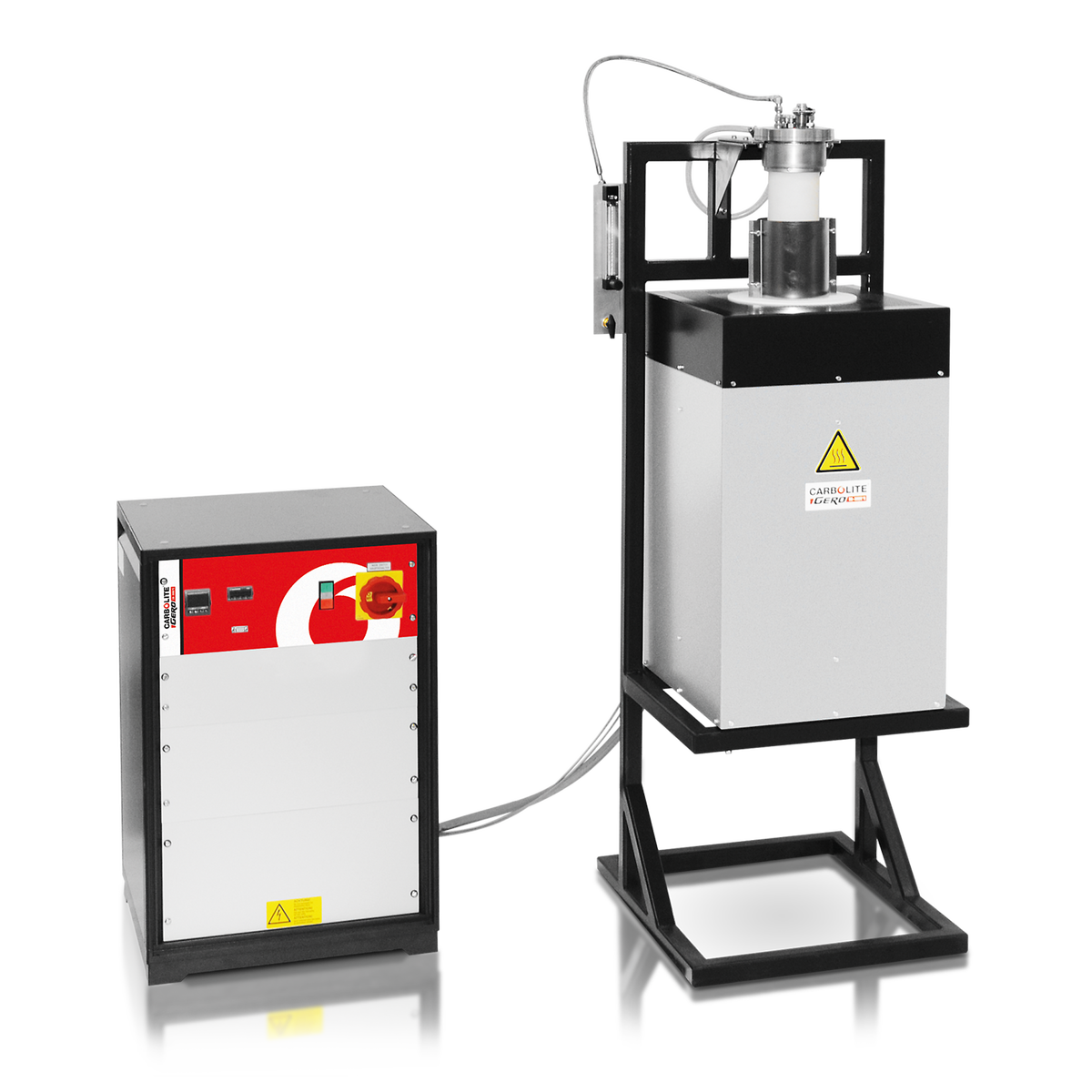

HTRV 18/100/500 s voliteľnou výbavou pre použitie inertného plynu a s keramickou rúrkou, ktorá je uzavretá z jednej strany

HTRV __/40/100

Maximálny vonkajší priemer trubky z príslušenstva (mm) 40
Vykurovacia dĺžka (mm) 100

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 365 x 455 x 455
Váha pece (kg) 30
Dĺžka rúrky pre použitie vo vzduchu (mm) 355
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 890
Rozmery ovládacieho modulu V x Š x H (mm) 500 x 550 x 700
Váha ovládacieho modulu (kg) 50
Uniformná dĺžka ± 5°C (mm) 50
Maximálny výkon (W) 2000

HTRV __/40/250

Maximálny vonkajší priemer trubky z príslušenstva (mm) 40
Vykurovacia dĺžka (mm) 250

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 515 x 455 x 455
Váha pece (kg) 40
Dĺžka rúrky pre použitie vo vzduchu (mm) 505
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1040
Rozmery ovládacieho modulu V x Š x H (mm) 500 x 550 x 700
Váha ovládacieho modulu (kg) 50
Uniformná dĺžka ± 5°C (mm) 125
Maximálny výkon (W) 3000

HTRV __/40/500

Maximálny vonkajší priemer trubky z príslušenstva (mm) 40
Vykurovacia dĺžka (mm) 500

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 765 x 455 x 455
Váha pece (kg) 65
Dĺžka rúrky pre použitie vo vzduchu (mm) 755
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1290
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700
Váha ovládacieho modulu (kg) 60
Uniformná dĺžka ± 5°C (mm) 250
Maximálny výkon (W) 6000

HTRV __/70/100

Maximálny vonkajší priemer trubky z príslušenstva (mm) 70
Vykurovacia dĺžka (mm) 100

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 365 x 455 x 455
Váha pece (kg) 30
Dĺžka rúrky pre použitie vo vzduchu (mm) 355
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 890
Rozmery ovládacieho modulu V x Š x H (mm) 500 x 550 x 700
Váha ovládacieho modulu (kg) 50
Uniformná dĺžka ± 5°C (mm) 50
Maximálny výkon (W) 3000

HTRV __/70/250

Maximálny vonkajší priemer trubky z príslušenstva (mm) 70
Vykurovacia dĺžka (mm) 250

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 515 x 455 x 455
Váha pece (kg) 40
Dĺžka rúrky pre použitie vo vzduchu (mm) 505
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1040
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700
Váha ovládacieho modulu (kg) 60
Uniformná dĺžka ± 5°C (mm) 125
Maximálny výkon (W) 4800

HTRV __/70/500

Maximálny vonkajší priemer trubky z príslušenstva (mm) 70
Vykurovacia dĺžka (mm) 500

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 765 x 455 x 455
Váha pece (kg) 65
Dĺžka rúrky pre použitie vo vzduchu (mm) 755
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1290
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700
Váha ovládacieho modulu (kg) 90
Uniformná dĺžka ± 5°C (mm) 250
Maximálny výkon (W) 8000

HTRV __/100/250

Maximálny vonkajší priemer trubky z príslušenstva (mm) 100
Vykurovacia dĺžka (mm) 250

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 515 x 455 x 455
Váha pece (kg) 45
Dĺžka rúrky pre použitie vo vzduchu (mm) 505
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1040
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700
Váha ovládacieho modulu (kg) 60
Uniformná dĺžka ± 5°C (mm) 125
Maximálny výkon (W) 6400

HTRV __/100/500

Maximálny vonkajší priemer trubky z príslušenstva (mm) 100
Vykurovacia dĺžka (mm) 500

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 765 x 455 x 455
Váha pece (kg) 70
Dĺžka rúrky pre použitie vo vzduchu (mm) 755
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1290
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700
Váha ovládacieho modulu (kg) 90
Uniformná dĺžka ± 5°C (mm) 250
Maximálny výkon (W) 10400

HTRV __/150/250

Maximálny vonkajší priemer trubky z príslušenstva (mm) 150
Vykurovacia dĺžka (mm) 250

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 515 x 580 x 580
Váha pece (kg) 55
Dĺžka rúrky pre použitie vo vzduchu (mm) 505
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1040
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700
Váha ovládacieho modulu (kg) 90
Uniformná dĺžka ± 5°C (mm) -
Maximálny výkon (W) 8000

HTRV __/150/500

Maximálny vonkajší priemer trubky z príslušenstva (mm) 150
Vykurovacia dĺžka (mm) 500

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 765 x 580 x 580
Váha pece (kg) 80
Dĺžka rúrky pre použitie vo vzduchu (mm) 755
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1290
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700
Váha ovládacieho modulu (kg) 90
Uniformná dĺžka ± 5°C (mm) -
Maximálny výkon (W) 12000

HTRV __/200/250

Maximálny vonkajší priemer trubky z príslušenstva (mm) 200
Vykurovacia dĺžka (mm) 250

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 515 x 580 x 580
Váha pece (kg) 70
Dĺžka rúrky pre použitie vo vzduchu (mm) 505
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1040
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700
Váha ovládacieho modulu (kg) 90
Uniformná dĺžka ± 5°C (mm) -
Maximálny výkon (W) 10000

HTRV __/200/500

Maximálny vonkajší priemer trubky z príslušenstva (mm) 200
Vykurovacia dĺžka (mm) 500

[viac informácií] [menej informácií]

Maximálna teplota (°C) 1600, 1700, 1800
Rozmery: vonkajšie
V x Š x H (mm)		 765 x 580 x 580
Váha pece (kg) 95
Dĺžka rúrky pre použitie vo vzduchu (mm) 355
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 890
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700
Váha ovládacieho modulu (kg) 90
Uniformná dĺžka ± 5°C (mm) -
Maximálny výkon (W) 18500

Vezmite prosím na vedomie
- Doba ohrevu pri použití keramickej pracovnej rúrky musí byť obmedzená na 5 ° C / min
- V nadväznosti na hĺbku riadiaceho modulu 150 mm pre napájacie zástrčky a ďalšie zástrčky, ktoré musia byť pridané
- Napájanie je 200 - 240 V pre 1 fázu a 380 - 415 V pre 3 fázový výkon
- Minimálna uniformné dĺžka v horizontálnej peci s izololovanými zástrčkami pri 100 ° C pod max. teplotou
- Maximálna nepretržitá prevádzková teplota je 100°C pod maximálnou teplotou
- Napájanie: a = 1 fáza (16A) + N / b = 3 fázy (16A) + N / c = 3 fázy (32A) + N / d = 3 fázy (63A) + N

Výhrady k technickému riešeniu a nedostatkom

HTRV __/40/100 HTRV __/40/250 HTRV __/40/500
Maximálna teplota (°C) 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
Maximálny vonkajší priemer trubky z príslušenstva (mm) 40 40 40
Vykurovacia dĺžka (mm) 100 250 500
Rozmery: vonkajšie
V x Š x H (mm) 		365 x 455 x 455 515 x 455 x 455 765 x 455 x 455
Váha pece (kg) 30 40 65
Dĺžka rúrky pre použitie vo vzduchu (mm) 355 505 755
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 890 1040 1290
Rozmery ovládacieho modulu V x Š x H (mm) 500 x 550 x 700 500 x 550 x 700 850 x 550 x 700
Váha ovládacieho modulu (kg) 50 50 60
Uniformná dĺžka ± 5°C (mm) 50 125 250
Maximálny výkon (W) 2000 3000 6000
HTRV __/70/100 HTRV __/70/250 HTRV __/70/500
Maximálna teplota (°C) 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
Maximálny vonkajší priemer trubky z príslušenstva (mm) 70 70 70
Vykurovacia dĺžka (mm) 100 250 500
Rozmery: vonkajšie
V x Š x H (mm) 		365 x 455 x 455 515 x 455 x 455 765 x 455 x 455
Váha pece (kg) 30 40 65
Dĺžka rúrky pre použitie vo vzduchu (mm) 355 505 755
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 890 1040 1290
Rozmery ovládacieho modulu V x Š x H (mm) 500 x 550 x 700 850 x 550 x 700 850 x 550 x 700
Váha ovládacieho modulu (kg) 50 60 90
Uniformná dĺžka ± 5°C (mm) 50 125 250
Maximálny výkon (W) 3000 4800 8000
HTRV __/100/250 HTRV __/100/500 HTRV __/150/250
Maximálna teplota (°C) 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
Maximálny vonkajší priemer trubky z príslušenstva (mm) 100 100 150
Vykurovacia dĺžka (mm) 250 500 250
Rozmery: vonkajšie
V x Š x H (mm) 		515 x 455 x 455 765 x 455 x 455 515 x 580 x 580
Váha pece (kg) 45 70 55
Dĺžka rúrky pre použitie vo vzduchu (mm) 505 755 505
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1040 1290 1040
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700 850 x 550 x 700 850 x 550 x 700
Váha ovládacieho modulu (kg) 60 90 90
Uniformná dĺžka ± 5°C (mm) 125 250 -
Maximálny výkon (W) 6400 10400 8000
HTRV __/150/500 HTRV __/200/250 HTRV __/200/500
Maximálna teplota (°C) 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
Maximálny vonkajší priemer trubky z príslušenstva (mm) 150 200 200
Vykurovacia dĺžka (mm) 500 250 500
Rozmery: vonkajšie
V x Š x H (mm) 		765 x 580 x 580 515 x 580 x 580 765 x 580 x 580
Váha pece (kg) 80 70 95
Dĺžka rúrky pre použitie vo vzduchu (mm) 755 505 355
Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm) 1290 1040 890
Rozmery ovládacieho modulu V x Š x H (mm) 850 x 550 x 700 850 x 550 x 700 850 x 550 x 700
Váha ovládacieho modulu (kg) 90 90 90
Uniformná dĺžka ± 5°C (mm) - - -
Maximálny výkon (W) 12000 10000 18500

Vezmite prosím na vedomie
- Doba ohrevu pri použití keramickej pracovnej rúrky musí byť obmedzená na 5 ° C / min
- V nadväznosti na hĺbku riadiaceho modulu 150 mm pre napájacie zástrčky a ďalšie zástrčky, ktoré musia byť pridané
- Napájanie je 200 - 240 V pre 1 fázu a 380 - 415 V pre 3 fázový výkon
- Minimálna uniformné dĺžka v horizontálnej peci s izololovanými zástrčkami pri 100 ° C pod max. teplotou
- Maximálna nepretržitá prevádzková teplota je 100°C pod maximálnou teplotou
- Napájanie: a = 1 fáza (16A) + N / b = 3 fázy (16A) + N / c = 3 fázy (32A) + N / d = 3 fázy (63A) + N

Výhrady k technickému riešeniu a nedostatkom
