FST / FZS - Delené rúrkové pece až do 1300 °C

The FST, single zone, and FZS, 3-zone, split tube furnaces can be used either vertically or horizontally and have a maximum operating temperature of 1300 °C.

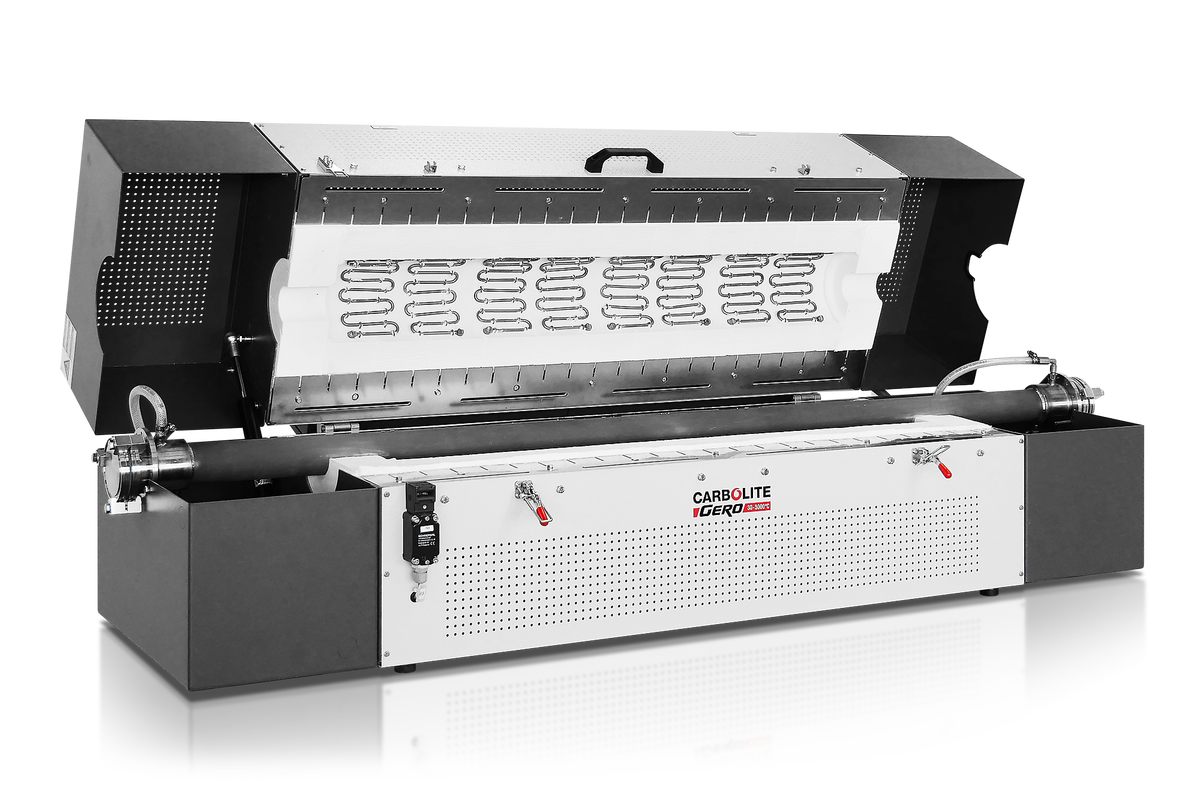

The split heating module allows either easy positioning of the work tube or positioning around reactors which have fixed end flanges. The split design may also allow faster cooling of the sample. Cooling channels are engineered into the housing to aid with convection cooling of the outer case. A handle is attached to the upper half of the split tube furnace with two quick-release clamps to safely unlock and lock the furnace.

The two furnace halves are ceramic fibre modules with high quality APM wire heating elements mounted in the insulation, held in position by a ceramic holding ridge. A safety switch protects the operator by switching off the heating elements once the furnace is opened.

Customized versions and a comprehensive range of tube furnace accessories complete the available options.

Príklady aplikácií

CIM, CVD, MIM, kalcinácia, letovanie, malý reaktor, odplyňovanie, povlakovanie, pyrolýza, spekanie, spájkovanie, starnutie, sublimácie, sušenie, syntéza, temperovanie, testovanie palivových článkov, thermocouple calibration, vytvrdzovanie, výskum katalyzátorov, žíhanie

Štandardná výbava

1300 °C maximum operating temperature
Programmable temperature controller with 24 segments: FST fitted with EPC3016P1, FZS fitted with CC-T1
Ochrana proti prehriatiu
Accepts work tubes with outer diameter up to 150 mm
Single-zone heated lengths of 200, 500 or 1000 mm
3-zone heated lengths of 500 or 1000 mm
Split design allows work tubes or reactors with fixed flanges to be accommodate
For horizontal or vertical use
Exceptionally long life time and temperature stability
High grade type S thermocouple
Izolácia z keramických vlákien s nízkou tepelnou hmotnosťou
High quality 5 mm APM wire heating elements
Supplied with separate control box with 3 m cable, plug and socket
Ethernet communications

Možnosti (uveďte pri objednávke)

A range of sophisticated digital controllers, multisegment programmers and data loggers with digital communication options is available - more information about controllers
Ochrana proti prehriatiu (odporúčame najmä pre ochranu vzácnych materiálov a pri bezobslužnej prevádzke)
K dispozícii je široký výber priemerov trubek a materiálov
For split tube furnaces, robustly shaped ceramic half tubes are available to protect the heating elements and for sample holding
'L'stand for vertical and/or horizontal use
Izolačné záslepky a radiačný štít zaisťujú nízke tepelné straty a zlepšujú uniformitu teploty
Modifikovaná atmosféra a vákuové zostavy sú k dispozícii - Viac informácií
K dispozícii sú sady pre vákuum s voľbou rotačného lopatkového čerpadla alebo turbomolekulárního čerpadlá
Larger tube diameters
Longer heated lengths
Automated opening mechanism
Flanges for inert gas counter flow
Kyslíkový senzor pre sady inertného plynu
6 m length of cable between furnace body and control box with plug and socket
Gas packages with manual valve
Laboratory Gas Safety System for safe use with hydrogen above 750 °C
Gas packages with electrically operated valve for up to 3 gases

FST / FZS - Delené rúrkové pece až do 1300 °C Mounting configurations

Furnace body and separate control box

Option: Vertical stand

FST / FZS - Delené rúrkové pece až do 1300 °C Examples

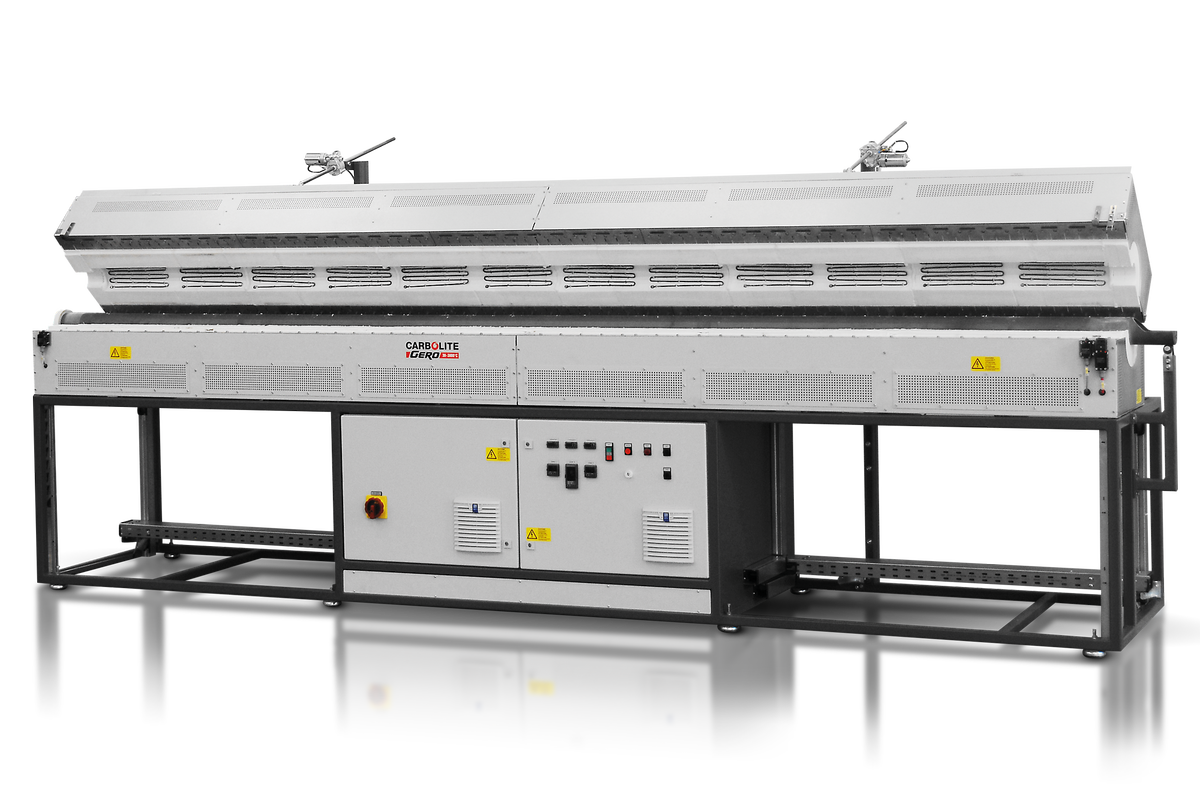

Zákazková trojzónová pec FZS 13/100/4500 s vykurovacou dĺžkou 4500 mm, s automatickým otváraním a pracovnou rúrkou APM

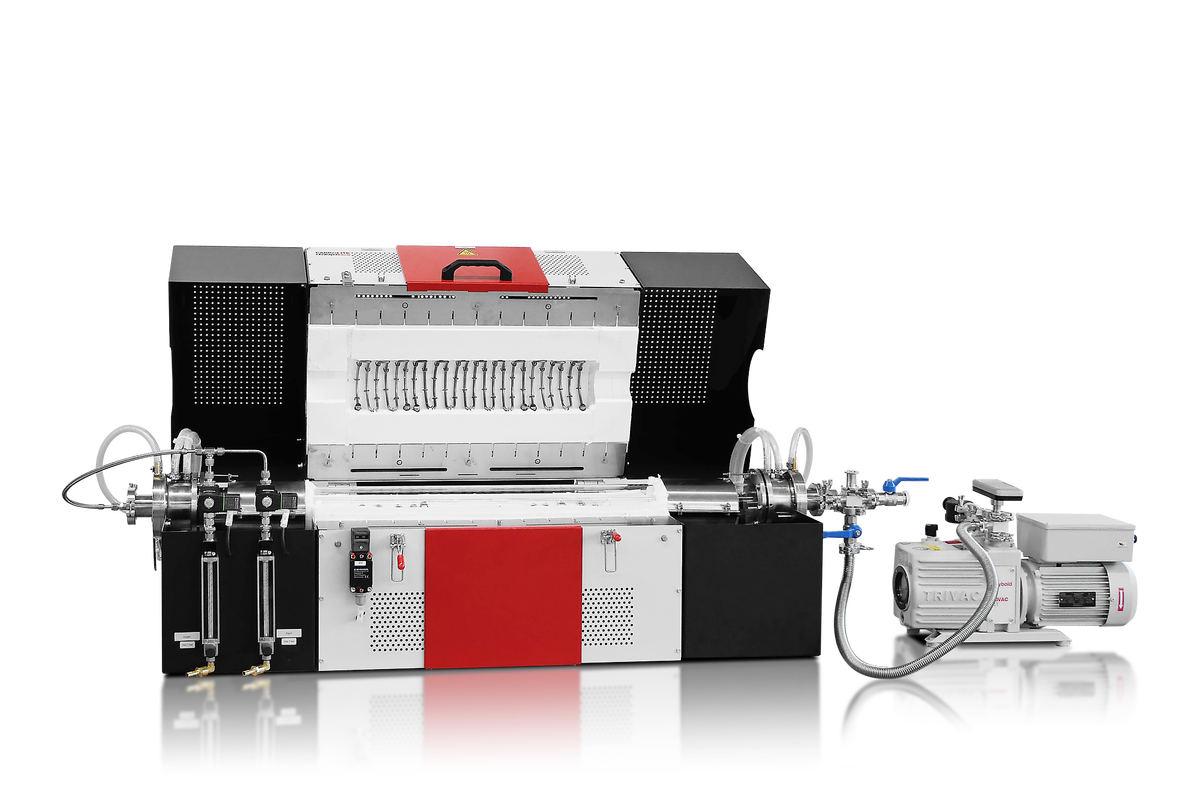

FZS 13/70/500 inert gas package for Ar and reactive gas O2 equipped with double stage rotary vane pump

FST / FZS - Delené rúrkové pece až do 1300 °C Technické údaje

	Počet vykurovacích zón	Maximálna teplota (°C)	Furnace Ø (mm)	Vykurovacia dĺžka (mm)	Rozmery pece V x Š x H (mm)	Váha pece (kg)	Dĺžka rúrky pre použitie vo vzduchu (mm)	Dĺžka rúrky pre použitie v modifikovanej atmosfére (mm)	Rozmery ovládacieho modulu V x Š x H (mm)	Váha ovládacieho modulu (kg)	Uniformná dĺžka ± 5°C (mm)	Výkon (kW)
FST 13/40/200	1	1300	40	200	530 x 460 x 560	35	450	985	500 x 550 x 700	50	100	1.5
FST 13/70/500	1	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	250	3.0
FST 13/100/500	1	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	250	4.0
FST 13/100/1000	1	1300	100	1000	530 x 1200 x 560	80	1190	1725	850 x 550 x 700	90	500	10.4
FST 13/150/1000	1	1300	150	1000	590 x 1200 x 560	100	1190	1725	850 x 550 x 700	90	500	12.0
FZS 13/70/500	3	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	350	3.0
FZS 13/100/500	3	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	300	4.0
FZS 13/100/1000	3	1300	100	1000	530 x 1200 x 560	80	1190	1725	1100 x 1200 x 700	90	800	10.4
FZS 13/150/1000	3	1300	150	1000	590 x 1200 x 560	100	1190	1725	1100 x 1200 x 700	90	600	12.0
FZS 13/200/1000	3	1300	200	1000	690 x 1200 x 620	150	1190	1725	1100 x 1200 x 700	120	-	16.0
FZS 13/100/1500	3	1300	100	1500	530 x 1700 x 560	120	1690	2252	1100 x 1200 x 700	120	-	14.0
FZS 13/150/1500	3	1300	150	1500	590 x 1700 x 560	150	1690	2225	1100 x 1200 x 700	120	-	18.0
FZS 13/200/1500	3	1300	200	1500	690 x 1700 x 620	200	1690	2225	1100 x 1200 x 700	160	-	22.0
FZS 13/100/4500	3	1300	100	4500	2200 x 4700 x 1100	800	na vyžiadanie	na vyžiadanie	inside frame	-	-	45.0
FZS 13/150/4500	3	1300	150	4500	2200 x 4700 x 1200	950	na vyžiadanie	na vyžiadanie	inside frame	-	-	60.0

Vezmite prosím na vedomie
- Rýchlosť ohrevu pri použití voliteľnej keramickej pracovnej rúrky musí byť obmedzená na 5 °C / min
- Napájanie je 200 - 240 V pre 1 fázu a 380 - 415 V pre 3 fázový výkon
- Minimálna uniformné dĺžka v horizontálnej peci s izololovanými zástrčkami pri 100 ° C pod max. teplotou
- Power supply: a = 3 phase 380 - 415 V / b = 3 phase 480 V / c = 3 phase 200 - 210 V / d = 3 phase 220 - 240 V / e = 1 phase 220 - 240 V

Výhrady k technickému riešeniu a nedostatkom
